僕が作ったロボカップレスキュー用のロボットの中には、唯一公式大会で使用されなかったロボットがあります。


というのは、作ったはいいけど、どうにもレスキュー競技に向いていないというか・・・使えないというか・・・


1世代前のレスキューなら使えたんだろうなぁ。というそんな機体です。

作成したのは今から約2年前。高専に入学するか、その前ぐらいの話になります。


どんなロボットかといいますと、こんなロボットです。

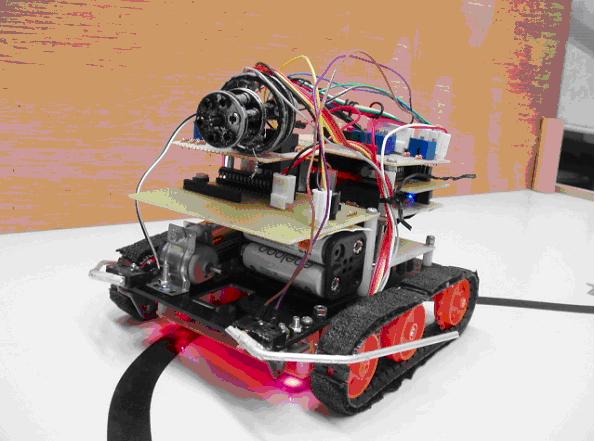

僕が作成した最初の「自作機」です。でもこの写真はまだ作成途中・・かな?

自作機。ですね。

全体を写した写真が何故かこれ一枚しかないのですが、これ、まだ未完成の状態の写真ですね。

この後で串を吹き飛ばす機構とちゃんとしたバンパーが装着されます。


何を思ったのか、本体の板はアクリル板になってしまっています。

確か理由は家にアクリル板が転がっていたから、だったかと思います。よく割れなかったなぁ。


当時はまだ子供だったので難しいLSIは使えませんでした。

よって16FのPICマイコン2つで制御されています。



確かライトセンサーが下に12か13個あって、すべてデジタルで制御されていました。

アナログだと処理に多少時間がかかるからとかそんな、途方もない理由だったかと思います。

それで、あとはタッチセンサーが2個、水銀が一個。この時は方位センサーとか加速度センサーとか

そういう類のものは使用していません。


でもその代り、写真にはついてませんが、液晶が搭載されていました。

これがないとセンサーの値を見るのにいちいちPCが要りますからね。

でも・・・当時の僕にはちょっとムツカシイ・・・まぁなんとかやった記憶があります。


アナログ入力を一切使わない完璧なデジタルロボットだったので調整自体は楽でした。

タミヤ製のツインモーターギアボックスを使用していたので速度にちょっと難ありでしたが・・・
ツインモーターギアボックス。確か坂のためにギア比を203:1にしたので速度が残念になったんだっけ。でもモーターをいいのにしたら速度がおかしくなったりしました(笑)
でもそのお蔭で「坂だけは」速かった気がします。


その代り、ものすごく動作音がうるさくて、それだけの理由で使うのをやめました。


結局、速度問題とライトセンサーの位置にちょっと問題があってライントレースが難しかったので

どうにせよ大会で使うことはなかったかと思いますが・・・


まぁ今度暇だったらもう一回自作機を作ってみようかなと考えています。

その時はセンサーの数が20超えるぞー・・・

数えるだけで頭が痛くなるくらい増える予感がしてきました。

ほんとに作っちゃおうかな。でも大会まであと2週間。正直どう考えても無理ですね。


こんな黒歴史の紹介でした♪

でもこのロボット。今だったらもっとスマートに作れただろうなぁ・・・(笑)

(^・ω・)ノRadiumProduction in RoboCupJunior



Comments
※コメントは内容確認後に手動で公開するようにしております。反映までしばらくお待ちください。
Your Name
Title
color
URL
Comment



無題
KOYO-Robot今年度の部長
おおー
すごいです
僕もこんなの作ってみたいです
(作れるとしたら高校生になってからだと思うけど)
中学校で自作機の作り方みたいなのを教えてくれるわけがないので
やっぱり独学でやるしかないようです

最近PICでも初めてみようかなと思っているのですが
どこか良いサイトないですか?
調べてもどれがいいか分からなくて

あとホットボンドの購入に成功しました
気がつかない所にまだお金があったもので
(銀行なんですけどね)
部品が届くまでプログラムの制作です
科学館では1回だけラインとレースが成功して、そのあとに回路の線が切れてタイムアップ、帰ってから直しました
2011/03/06(Sun)18:26:44 URL

無題
Radium
KOYO-Robot今年度の部長様

これは特に何も考えずに作ったものなので色々と残念に仕上がってますけどね。

PICですか。いいと思いますよ。


でも確かにPIC系の総合的なサイトは少ないような気がします。

このブログでもこれからPIC関連の記事中心で書いていこうと考えておりますが、それでは時間が足りないので

http://homepage3.nifty.com/mitt/pic/index.html

此方のサイトや

http://www.picfun.com/index5.html

此方のサイトを参考にされるとよろしいかと思われます。
2011/03/08(Tue)21:19:05
