以前のダイオードの記事の続きです。

前回はとりあえずダイオードの特徴についてさらっと書きました。

今回はダイオードの使い方・・というより使いどころについて書いていこうと思います。

まずダイオードの効果。これは電流を1方向にしか流さないということでしたね。


これを利用して回路を作るわけですが・・・

一番有名なのが整流回路でしょうか。

例えばコンセントのAC電源。これはご存じの通り、このような交流波形ですよね。
コンセントの波形です。コンセントからくる電気の電圧と電流はこのような感じで送られています。

縦線が入っているところが0です。

縦軸が電圧、横軸が時間です。つまり時間によって送られている電圧が周期的に変化しています。


ここでこのような回路を作製すると

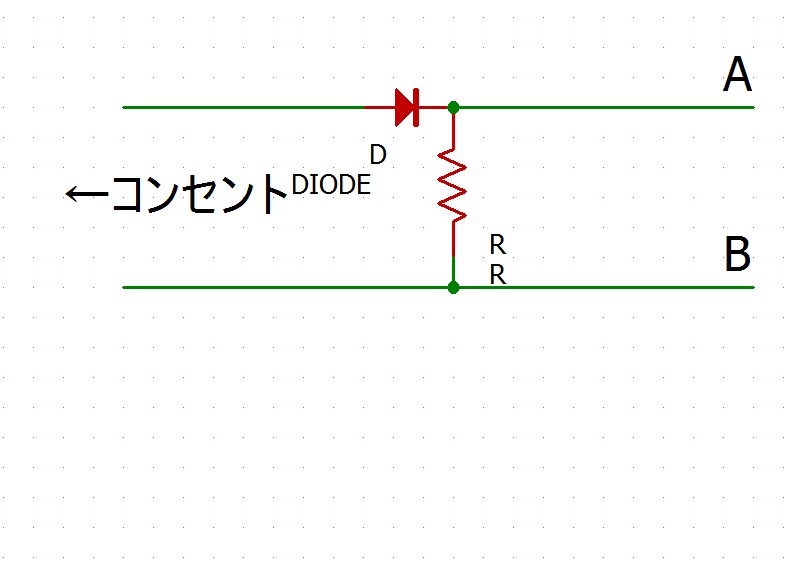

こんな回路があると考えてください。


ここでAB間の電圧のグラフは
このようにマイナスの電圧部分が消えます。このような波形を半波整流といいます

こんな風になります。

これは電圧がマイナスになる部分はダイオードによって遮断されるため、

プラスの部分の電圧しか流れないのでこのようになるのです。


また、このようにするとこうなります。
これを全波清流といいます。

なんでこうなるかは・・・電流の流れを目で追っていけばわかるはずです。


とりあえず追ってみればわかると思いますよ。説明は省略します。



まぁダイオードは基本こんな感じで使います。あとは論理回路で使うかな・・・

まぁこの話はまた今度ということで


それでは。


次はダイオードの種類かな。
