書く書く詐欺をして思いっきり放置したコンテンツの一つが此方。

PICkit2で新しい16Fの4桁シリーズに書き込みをする方法についてです。

と、いうのは、PICkit2は元々の仕様的に新しい16F が出来る前に作られたものなので、

PICへの書き込み機であるにも関わらず、書き込みができません。

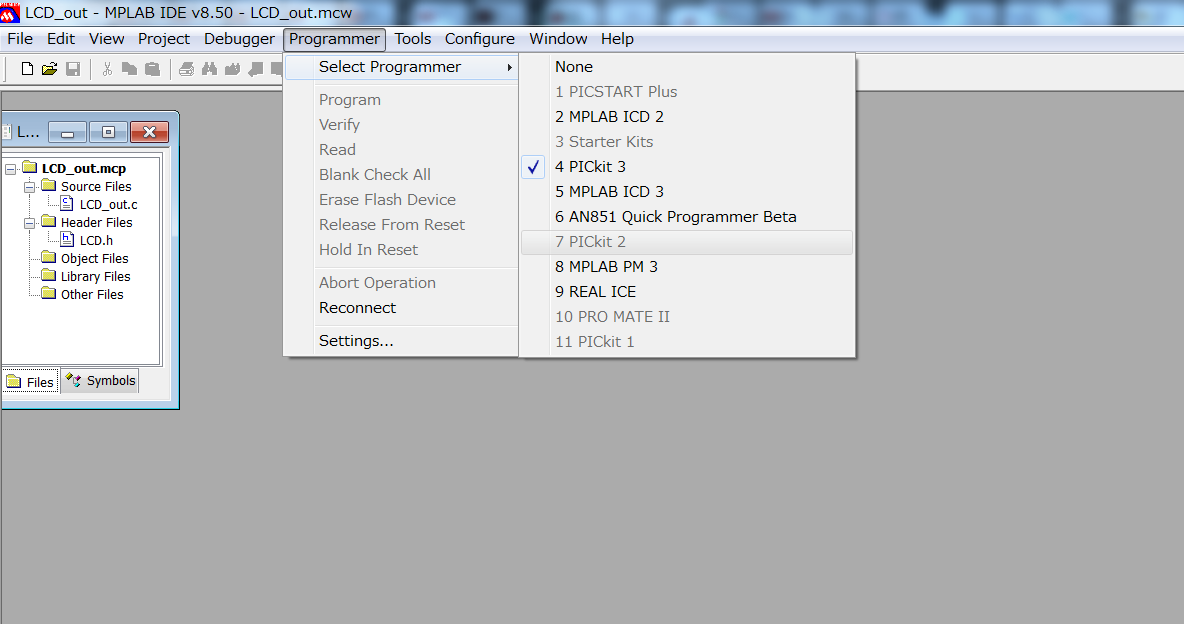

PICkit2。選択すらさせてくれません。
標準だとPICkit3やICD2,3などを使用する必要があります。


でも、PICkit3は使いにくいし、ICDは高い・・・とにかくPICkit2の普及率は異常なんですよね。

だからなんとかしてPICkit2で新型の4桁16Fに書き込みができないか。というのが今回の記事です。


結論から言うと、できます。

まずはこちらのサイトでパッチファイルをダウンロードします。

この辺にパッチファイルのリンクがあるのでポチッとやって落としましょう。

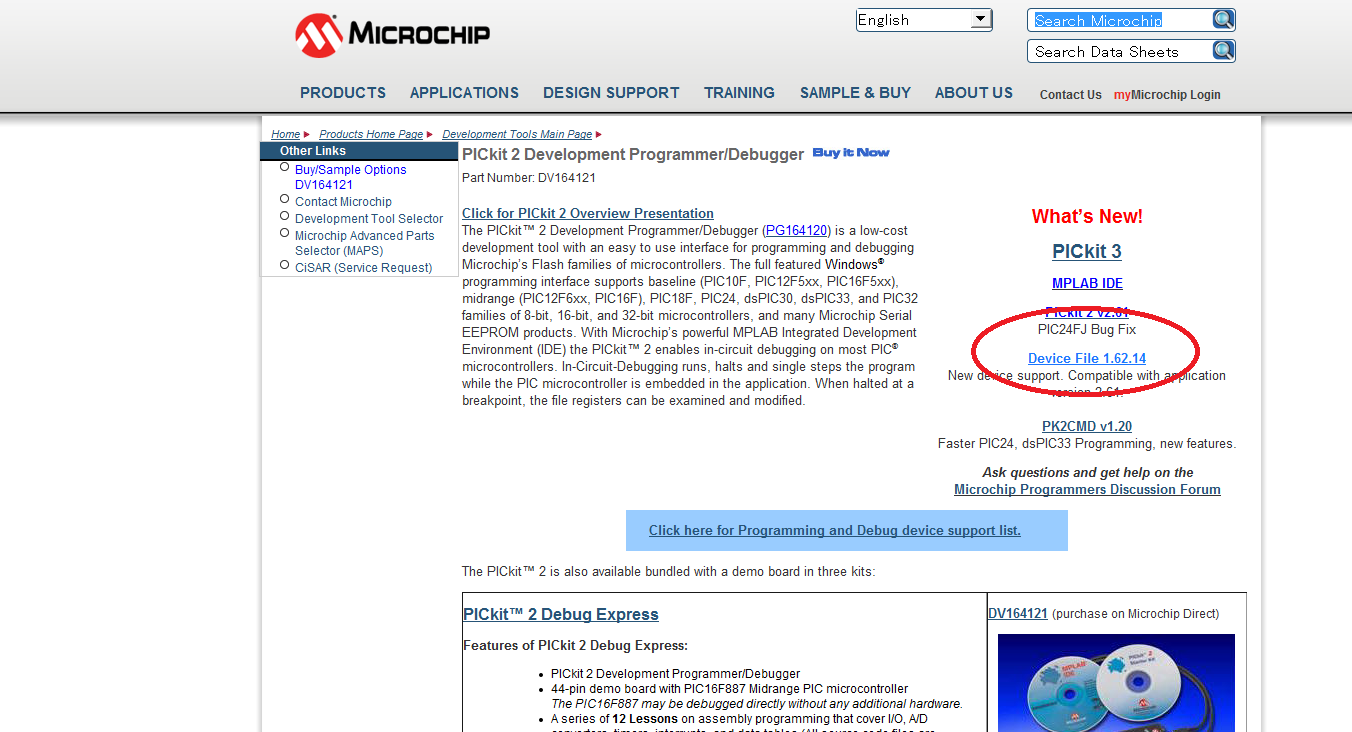

パッチファイルのあるサイトです。丸の中をクリックで落とせます。


落ちたら。解凍するなり何なりして中身を開きます。ZIPなのでWindowsなら問題なく開けるでしょう。

そして中にあるPK2DeviceFile.datというファイルをCopy。ファイルは1つしかありませんから間違えようがないでしょう。


そしてそれをCドライブのProgramFilesにあるMicrochipというフォルダ内のPICkit 2 v2というフォルダに貼り付けます。
このMicrochipフォルダの位置はOS、設定によって変わります。
とにかく標準でソフトウェアがインストールされるであろうフォルダ内に行けばまず間違い無いです。



上書きがどうこう言われるので、はいを押しましょう。上書きしないとパッチになりませんからね。



そしたら・・・MPLABを再度開いてもっぺん選択してみると・・・
PICkit2。選択すらさせてくれません。

変わりませんね。僕のやつはVersionが8.50という古いものだからなのかもしれませんが、結局使えません。


となると手段はひとつ。PICkit2の標準ソフトを使う方法です。

実はPICkit2にはデバッガ付きの標準の専用ソフトが存在します。一応3にもあるんですけど・・・。

それがこの、PICkit 2 Programmerというソフトです。
PICkit 2 Programmer

先程パッチファイルをペーストしたフォルダと同じフォルダのPICkit2V2.exeというソフトがそれに当たります。

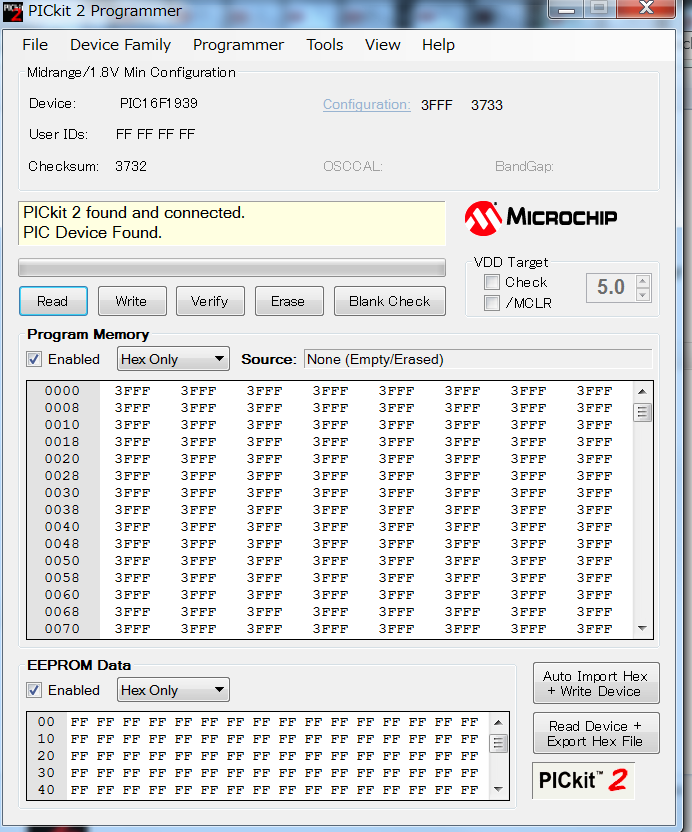

まず、起動すると、上のような画面になります。


使い方は簡単。まずは上のDevice Familyで使うPIC の種類を決定します。基本はあるところから型番を探すのですが、

今日本でメジャーであろうPIC のほとんどはここにはありません。

16Fを使うときはとりあえず一番上のbaselineとしておいて下さい。

これでとりあえずPICの設定は終わり。次に書き込み方ですが、

まず、適当なコンパイラ、またはMPLABでソースコードをコンパイルします。

すると、そのプロジェクトファイルと同じフォルダにプロジェクト名.hexというファイルができていると思います。

それが実際に書き込むときに使うファイル、つまり機械語化されたプログラムになります。
hexだから16進数で書かれていますね。


まずそれをインポートします。方法は
左上のImport Hexをクリック
Ctl+Iでインポートウィンドウを開いて、
コンパイルに作成された.hexファイルを選択して開くを押します。

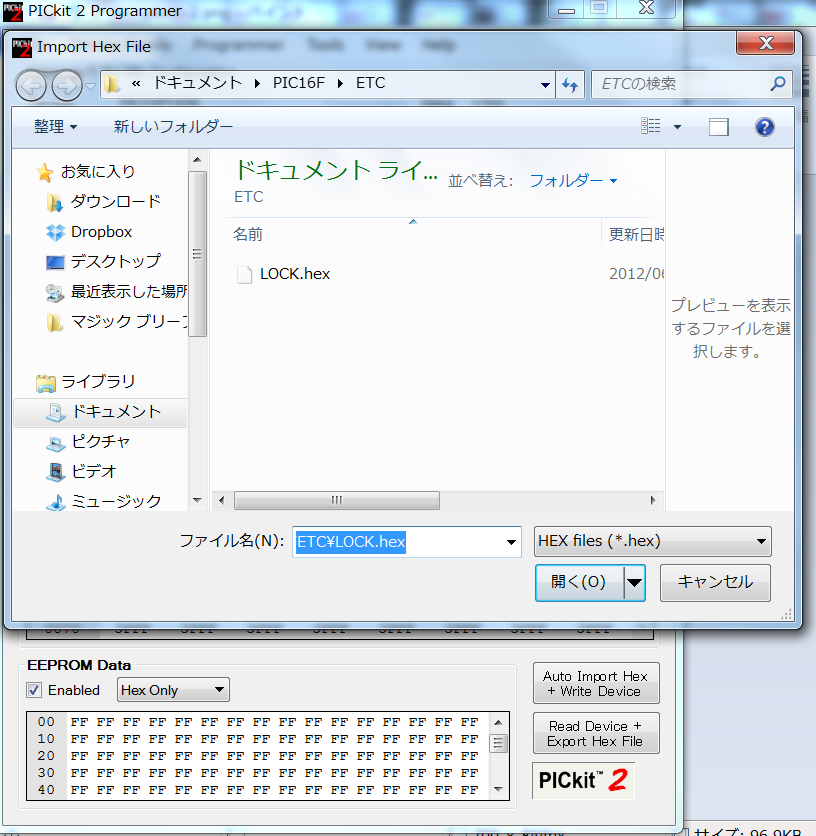

コンパイル時に作成されたHexファイルを選択、インポートします。

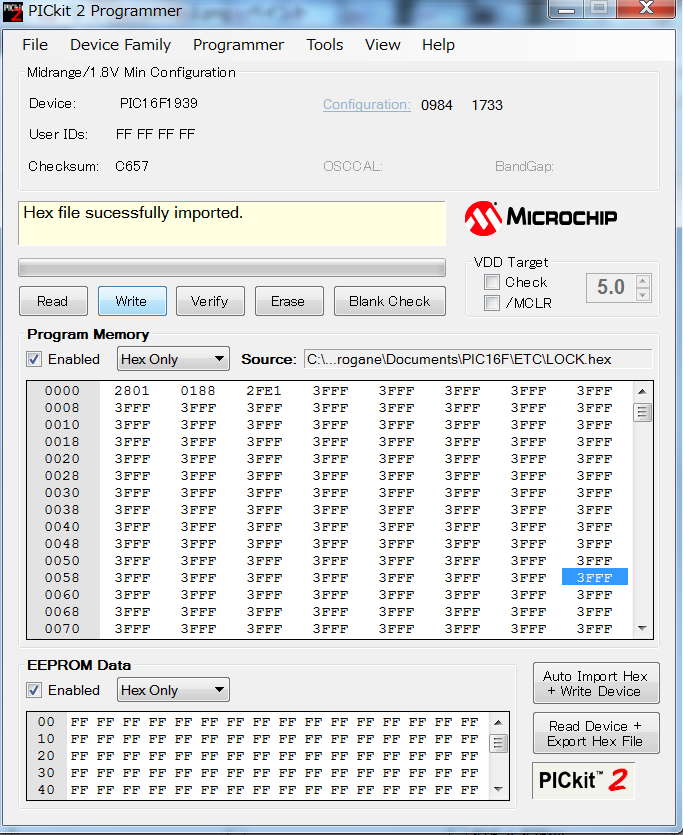

すると、画面がこのようになって
インポート成功の文字、Writeボタンで書き込めます。
この状態でいつも通り、PICkit2と電源をPICのに繋いで、Writeボタンを押すと書き込まれます。

というのが、このソフトの使い方。これでPICkit2でも4桁16Fに書き込みを行うことが出来るようになります。


そんな感じで今日はこの辺で・・・。

久しぶりにまともな記事書いた気がします。
